(4.4) Gerbang Universal




 1.Tujuan

Tujuan dalam penulisan blog ini adalah

  • Memahami apa itu gerbang logika
  • Memahami konsep gerbang OR, AND dan NOT
2. Alat dan Bahan


3.Dasar Teori

 Gerbang Universal

Gerbang OR, AND dan NOT adalah tiga gerbang logika dasar karena keduanya dapat digunakan untuk membangun bersama rangkaian logika untuk ekspresi Boolean yang diberikan. Gerbang NOR dan NAND memiliki properti yang mereka miliki secara individual dapat digunakan untuk mengimplementasikan perangkat keras rangkaian logika yang sesuai dengan Boolean yang diberikan ekspresi. Artinya, adalah mungkin untuk menggunakan baik hanya gerbang NAND atau hanya gerbang NOR untuk mengimplementasikannya

Ekspresi Boolean. Ini karena kombinasi gerbang NAND atau kombinasi gerbang NOR dapat digunakan untuk menjalankan fungsi dari salah satu gerbang logika dasar. Karena alasan inilah NAND dan Gerbang NOR adalah gerbang universal.


Diatas adalah gambar gerbang NOT (a), gerbang AND dua input (b) dan gerbang NOR (c)

keseluruhannya Terdapat 7 jenis Gerbang Logika Dasar yang membentuk sebuah Sistem Elektronika Digital, yaitu :

  1. Gerbang AND
  2. Gerbang OR
  3. Gerbang NOT
  4. Gerbang NAND
  5. Gerbang NOR
  6. Gerbang X-OR (Exclusive OR)
  7. Gerbang X-NOR (Exlusive NOR)
cara menentukan gebang bisa dilakukan dengan tabel kebenaran, contohnya sebagai berikut di gerbang AND.

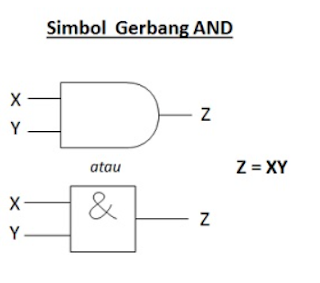

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.






4.Example

Example 4.4 halaman 75


Example 4.1 halaman 72


5. Problem

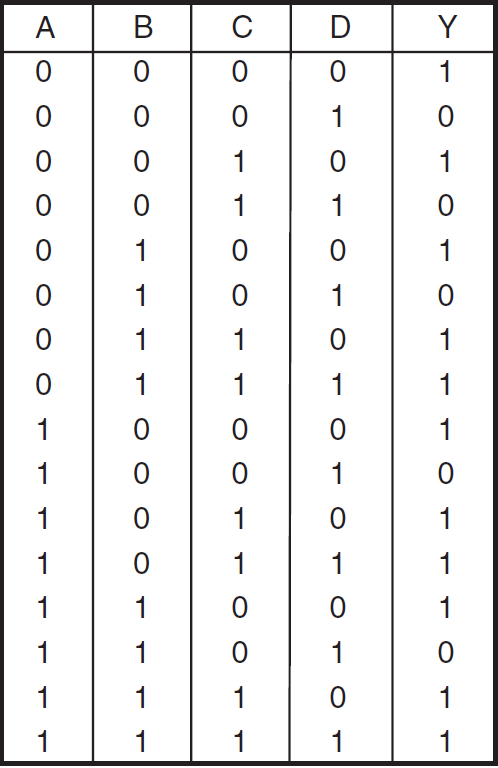

  • Draw the truth table of the logic circuit shown in Fig. 4.56.

Jawab:





contoh : menggunakan logika OR untuk membuat encoder 8 to 3, menggunakan proteus 8



File Video
